ASM 실습 02: 인스턴스 구조 & 동적 성능 뷰

실습 스크립트 전체 보기: https://github.com/nsylove97/Seongryeol-OracleDB-Portfolio

실습 환경

OS	Oracle Linux 7.9 (VMware Virtual Machine)
DB	Oracle Database 19c (Grid Infrastructure + DB)
접속 툴	SQL*Plus, MobaXterm(SSH)
Grid ORACLE_HOME	/u01/app/19.3.0/gridhome
DB ORACLE_HOME	/u01/app/oracle/product/19.3.0/dbhome

---

목차
1. ASM 인스턴스 구조
2. ASM 권한 종류
3. 시작·종료 순서
4. 동적 성능 뷰 실습
5. ASMCMD 실습
6. 스트라이핑 & 미러링 & Failure Group

---

1. ASM 인스턴스 구조

• ASM(Automatic Storage Management): OS 파일 시스템 대신 오라클이 직접 제공하는 전용 스토리지 계층
• DB 인스턴스가 직접 디스크에서 데이터를 읽고, ASM은 파일의 위치(메타데이터) 만 관리

구분	일반 DB	ASM 사용
데이터 접근 흐름	SQL → DB 인스턴스 →OS 파일 시스템 → 디스크	SQL → DB 인스턴스 → ASM(위치 조회) → 디스크 직접 읽기
실제 I/O 주체	DB 인스턴스	DB 인스턴스 (ASM은 경로만 제공)



SGA / PGA

구성 요소	ASM 인스턴스	일반 DB 인스턴스
SGA	O (메타데이터·파일 관리에 필요)	O
PGA	X (SQL 처리·사용자 세션 없음)	O



백그라운드 프로세스

프로세스	역할
RBAL	디스크 파악 및 리밸런스 작업 지시
ARBn	실제 데이터 이동 수행 (n: 병렬 슬롯 번호)
GMON	디스크 상태 지속 체크
MARK	오래된·오프라인 Extent 정리
Onnn / PZ9n	RAC 환경에서 인스턴스 간 데이터 조회 시 사용

-- ASM 백그라운드 프로세스 조회
ps -ef | grep -E "rbal|arbn|gmon|mark|onnn|pz9n" | grep -v grep

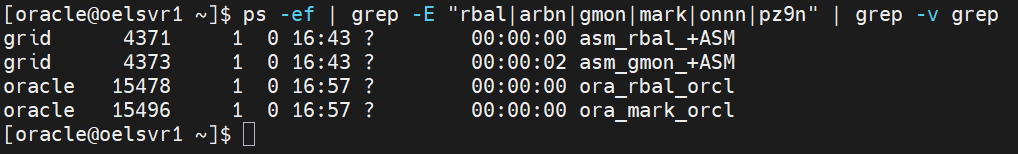

ASM 백그라운드 프로세스 조회

---

2. ASM 권한 종류

권한	설명
SYSASM	ASM 전체 관리 (최고 관리자 권한, 기본)
SYSDBA	ASM에 저장된 데이터에 접근 가능
SYSOPER	ASM 인스턴스의 시작·정지 제한 권한

-- SYSASM으로 ASM 인스턴스 접속 (grid 계정)
sqlplus / AS SYSASM

-- SYSDBA로 접속 (oracle 계정에서 ASM 파일 접근 시)
sqlplus / AS SYSDBA

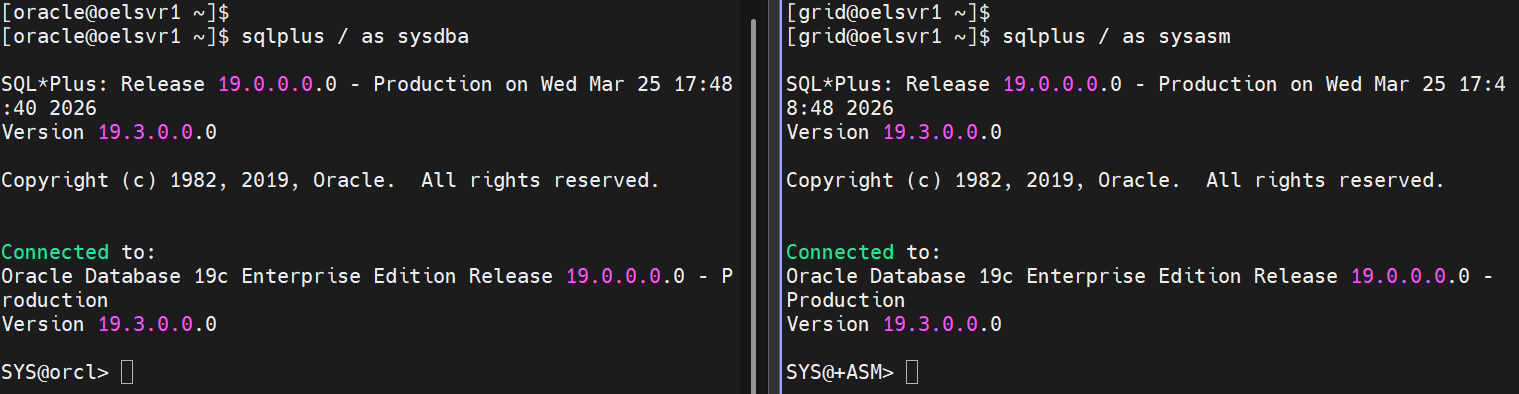

oracle 계정에서 sysdba로 접속 및 grid 계정에서 sysasm으로 접속

---

3. 시작·종료 순서



기본 원칙

동작	순서
시작 (STARTUP)	ASM 인스턴스 먼저 → DB 인스턴스
종료 (SHUTDOWN)	DB 인스턴스 먼저 → ASM 인스턴스

• DB 인스턴스가 ASM 위에 올라가는 구조
• ASM이 먼저 기동되어야 DB가 데이터파일 위치 조회 가능



crsctl — CRS 데몬 레벨 제어

-- Grid Infrastructure 전체 스택 종료 (root 계정)
crsctl stop has

-- Grid Infrastructure 전체 스택 시작 (root 계정)
crsctl start has

-- CRS 상태 확인
crsctl stat res -t

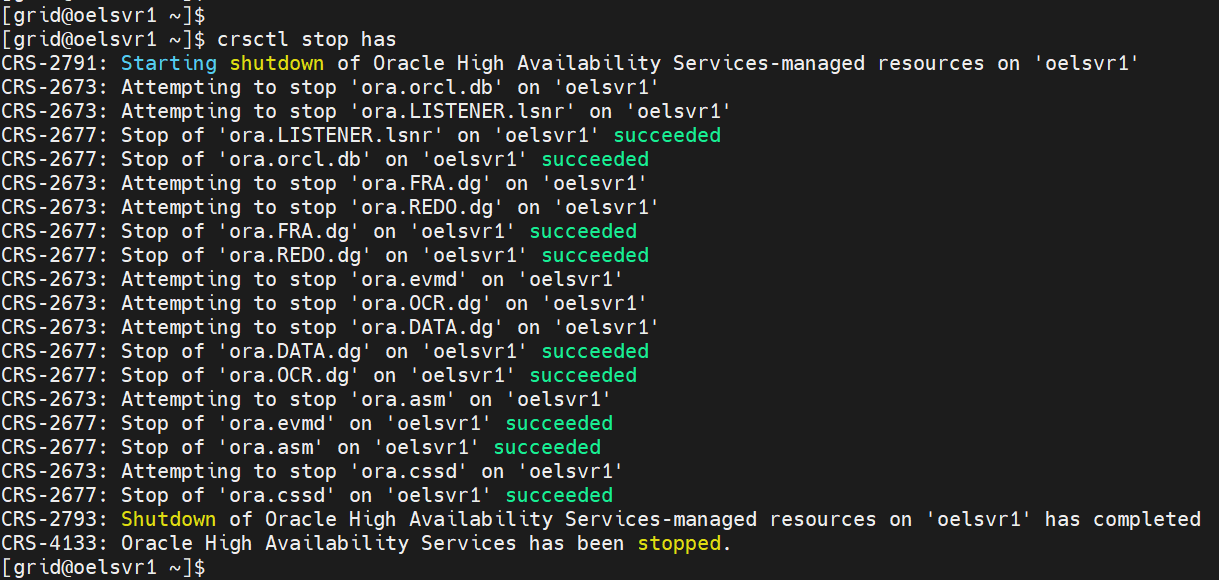

Grid Infrastructure 전체 종료

다시 시작 후 CRS 상태 확인



srvctl — 서비스 단위 제어

-- ASM 인스턴스 상태 확인
srvctl status asm

-- DB 인스턴스 상태 확인
srvctl status database -d orcl

-- DB 인스턴스 종료 (oracle 계정)
srvctl stop database -d orcl

-- DB 인스턴스 시작 (oracle 계정)
srvctl start database -d orcl

ASM 및 DB 인스턴스 상태 확인 후 DB 인스턴스 종료, 이후 다시 시작 후 상태 확인

---

4. 동적 성능 뷰 실습



4-1. v$asm_diskgroup — 디스크 그룹 상태 및 용량 확인

-- grid 계정 (ORACLE_SID=+ASM)
CONN / AS SYSASM

-- 현재 마운트된 디스크 그룹 목록 확인
SELECT name, state, type, total_mb, free_mb,
       ROUND((1 - free_mb/total_mb) * 100, 1) AS used_pct
FROM   v$asm_diskgroup
ORDER  BY name;

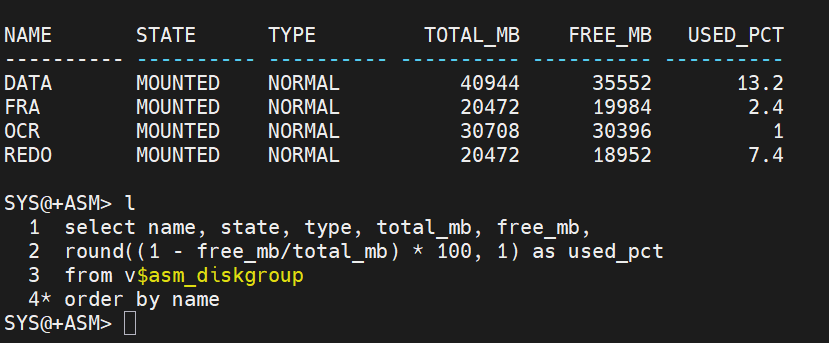

v$asm_diskgroup 조회 결과

주요 컬럼	설명
STATE	MOUNTED(정상), DISMOUNTED, CONNECTED 등
TYPE	EXTERN / NORMAL / HIGH (미러링 방식)
TOTAL_MB	디스크 그룹 전체 용량
FREE_MB	사용 가능한 공간



4-2. v$asm_disk — 개별 디스크 상태 및 경로 확인

-- ASM에 등록된 개별 디스크 하나하나의 상태 조회
SELECT group_number, disk_number, name, state, path,
       total_mb, free_mb, label
FROM   v$asm_disk
ORDER  BY group_number, disk_number;

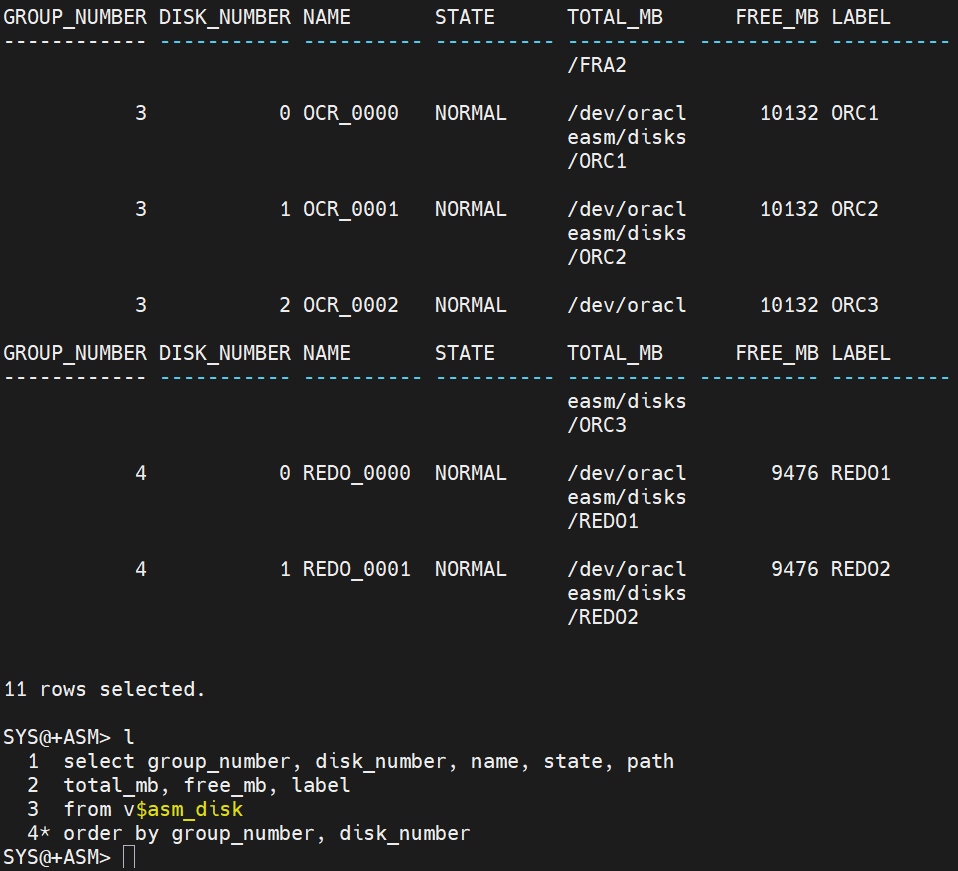

v$asm_disk 뷰 조회 결과



4-3. v$asm_file — ASM 파일 목록 확인

-- 어떤 파일이 어떤 그룹에 저장되어 있는지 확인
-- (SYSDBA로 접속한 경우에도 조회 가능)

SELECT group_number, file_number, type, bytes, space, redundancy
FROM   v$asm_file
ORDER  BY group_number, file_number
FETCH FIRST 20 ROWS ONLY;

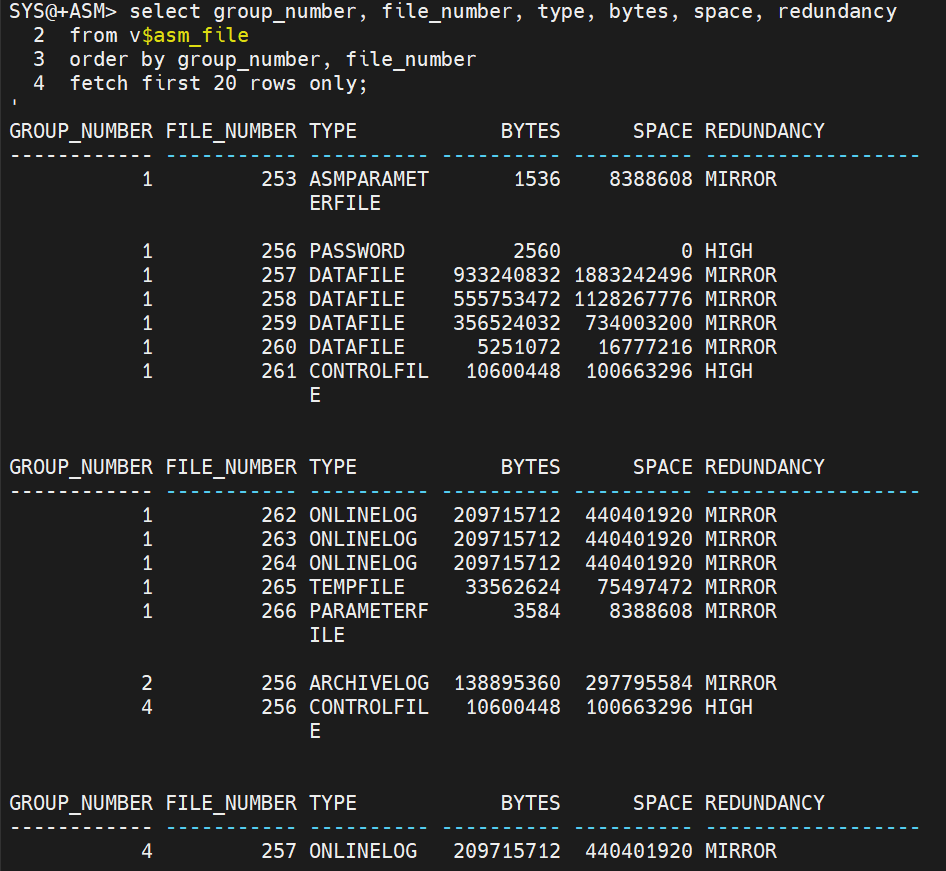

v$asm_file 조회 결과



• v$asm_file은 파일의 논리적 정보(타입, 크기, 중복도) 표시
• 실제 익스텐트 위치는 내부 익스텐트 맵으로 관리

---

5. ASMCMD 실습

• ASMCMD: ASM 디스크 그룹과 파일을 터미널에서 직접 관리하기 위한 전용 CLI 도구

-- grid 계정에서 ASMCMD 접속
asmcmd

grid 계정에서 ASMCMD 접속



5-1. lsdg — 디스크 그룹 상세 조회

ASMCMD> lsdg

lsdg 조회 결과



칼럼	설명
Rebal	리밸런스 진행 중 여부 (N=정상)
AU	Allocation Unit 크기 (bytes)
Req_mir_free_MB	미러링 복구를 위해 확보해야 할 여유 공간
Usable_file_MB	실제로 파일에 사용 가능한 공간
Voting_files	RAC Voting Disk 포함 여부



5-2. lsdsk — 개별 디스크 조회

ASMCMD> lsdsk

lsdsk 조회 결과

-- 상세 옵션 (그룹별 디스크 상태 포함)
ASMCMD> lsdsk -k

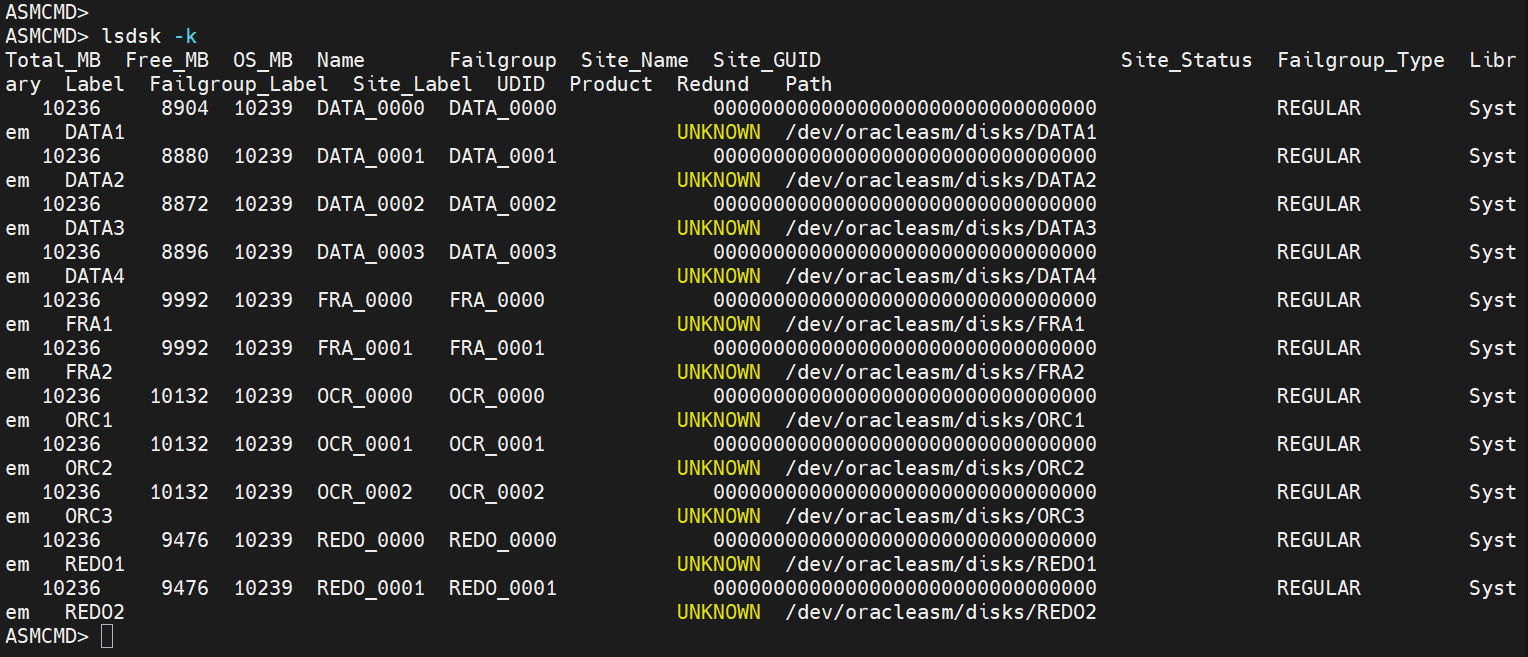

lsdsk -k 조회 결과



5-3. du — 사용 중인 공간 확인

-- +DATA 디스크 그룹으로 이동 후 사용 공간 확인
ASMCMD> cd +DATA
ASMCMD> du

디스크 그룹 +DATA가 사용 중인 공간과 미러링 공간



5-4. ls — ASM 파일 목록 확인

-- +DATA/ORCL/DATAFILE 경로로 이동
ASMCMD> cd +DATA/ORCL/DATAFILE
ASMCMD> ls -l

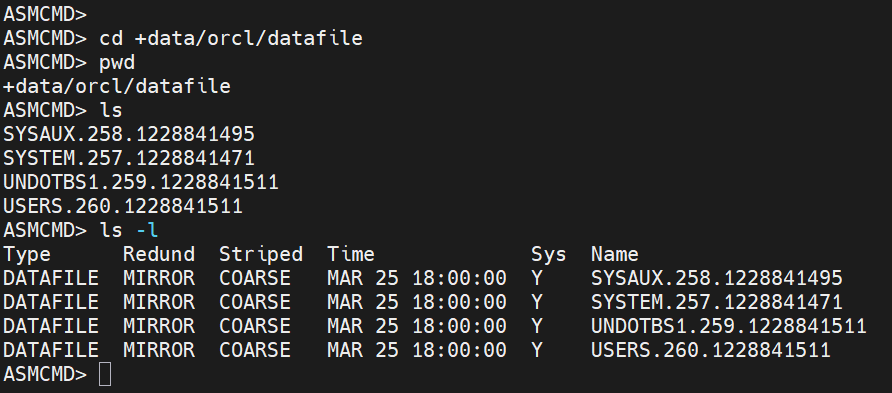

orcl DB의 ASM 파일 목록 확인

---

6. 스트라이핑 & 미러링 & Failure Group



AU (Allocation Unit)

항목	내용
정의	ASM 디스크 공간을 일정 크기로 나눈 기본 단위
기본값	1MB
설정 가능 크기	1 / 2 / 4 / 8 / 16 / 32 / 64 MB (디스크 그룹 생성 시 지정)
관계	AU들이 모여 ASM Extent 구성



스트라이핑 (Striping)

• 하나의 파일을 AU(Extent) 단위로 쪼개 여러 디스크에 나눠 저장하는 방식
• 같은 디스크 그룹 내 디스크들에 고르게 분산

효과	설명
부하 분산 (Load Balancing)	파일을 여러 디스크에 나눠 고르게 저장
Latency 감소	여러 디스크에서 동시에 읽으므로 단일 디스크보다 빠름



미러링 (Mirroring)

Redundancy 방식	복사본 수	필요 Failure Group 수	용도
EXTERNAL	미러링 없음 (1개)	1개	외부 스토리지에 하드웨어 RAID가 있는 경우
NORMAL	2개 (양방향)	2개 이상	일반적인 권장 설정
HIGH	3개 (삼방향)	3개 이상	최고 가용성 요구 환경



Failure Group

• 미러링된 복사본이 같은 장애 도메인에 함께 저장되지 않도록 강제하는 논리적 그룹
• Failure Group 1과 Failure Group 2는 서로 다른 물리 디스크(또는 컨트롤러)에 배치

[현재 환경 구성 — +DATA, NORMAL Redundancy]

  Failure Group DATA_0000    Failure Group DATA_0001
  ┌──────────┐                ┌──────────┐
  │  DATA1   │                │  DATA2   │
  │  DATA3   │                │  DATA4   │
  └──────────┘                └──────────┘
    ↑ 원본 Extent                ↑ 미러 Extent

• NORMAL Redundancy에서는 디스크 1개가 고장 나도, 다른 Failure Group의 복사본으로 서비스가 지속됨
• +OCR이 3개 디스크 쓰는 것도 같은 원리 — RAC Voting Disk는 홀수 Failure Group(3개) 필요

---

실습 핵심 요약

주제	핵심 포인트
ASM 인스턴스	SGA는 있음, PGA는 없음 — SQL 처리·사용자 세션이 없어 PGA 불필요
데이터 흐름	DB 인스턴스가 ASM에 파일 위치를 물어보고, DB 인스턴스가 직접 디스크에서 읽음
백그라운드 프로세스	RBAL(지시) / ARBn(실행) / GMON(감시) / MARK(정리)
ASM 권한	SYSASM(최고) / SYSDBA(데이터 접근) / SYSOPER(시작·정지)
시작·종료 순서	시작: ASM 먼저 → DB / 종료: DB 먼저 → ASM
crsctl	CRS 데몬 레벨 제어 (start/stop has)
srvctl	서비스 단위 제어 (start/stop database -d orcl)
v$asm_diskgroup	디스크 그룹 상태·용량 확인 (STATE, TYPE, FREE_MB)
v$asm_disk	개별 디스크 상태·경로 확인 (STATE, PATH)
v$asm_file	파일 타입·중복도 확인 (TYPE, REDUNDANCY)
lsdg	디스크 그룹 상세 조회 (Rebal 여부, Usable_file_MB)
lsdsk	개별 디스크 경로 및 Failure Group 확인
du	실제 사용 공간 및 미러링 소비 공간 확인
AU	ASM 기본 저장 단위 (기본 1MB, 디스크 그룹 생성 시 결정)
스트라이핑	파일을 여러 디스크에 분산 → 부하 분산 + 지연 최소화
미러링	EXTERNAL(없음) / NORMAL(2중) / HIGH(3중)
Failure Group	미러링 복사본이 같은 장애 도메인에 놓이지 않도록 격리하는 논리 그룹

---
